Knife Edge Gate Valve

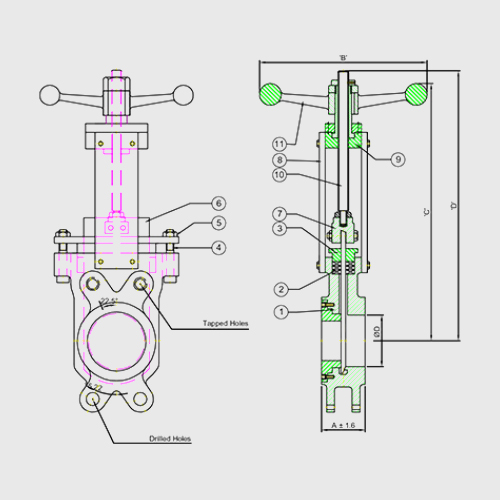

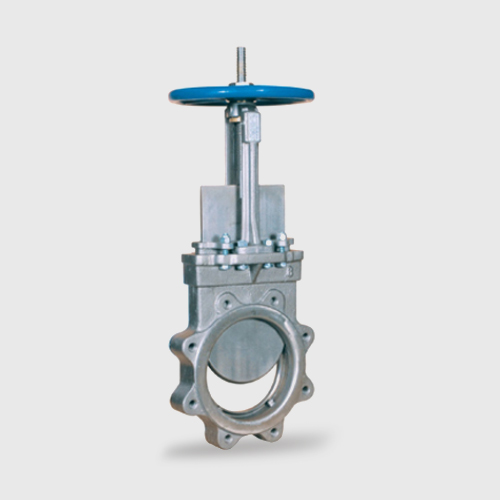

CF8M KNIFE EDGE GATE VALVE,METAL SEAT

DIMENTION IN MM
SIZE A B C D
50 48 203 310 335
80 51 203 375 425
100 51 203 420 495
125 57 254 470 565
150 57 254 510 625
200 70 305 610 775
250 70 406 665 915
300 76 406 755 1055
350 76 508 885 1240
400 89 508 900 1300
450 89 508 1025 1485
500 114 508 1140 1640
600 114 508 1335 1940
P.No. PART NAME. MATERIAL
1 BODY CF8 CF8M WCB
2 GLAND PACKING PTFE IMPREG. SYNTH FIBER
3 GLAND CF8M
4 GLAND STUD ASTM A 193 GR.B7
5 GLAND NUT ASTM A 194 GR.2H
6 GATE SS 304 SS 316
7 CONNECTOR STEEL
8 PILLAR STEEL
9 PILLAR GUIDE ASTM A 216 GR. WCB
10 SPINDLE SS 304 SS 304 SS 316
11 HANDWHEEL S.G. IRON
HYDROSTATIC TEST PRESSURE
CLASS BODY SEAT
150 10 kg/cm2 2.8 kg/cm2
STANDARD
MFG. & DESIGN MSS-SP-81
INSP. & TESTING MSS-SP-81
END CONNECTION LUG TYPE

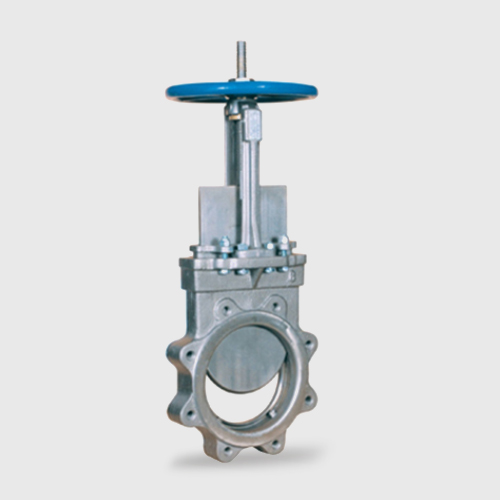

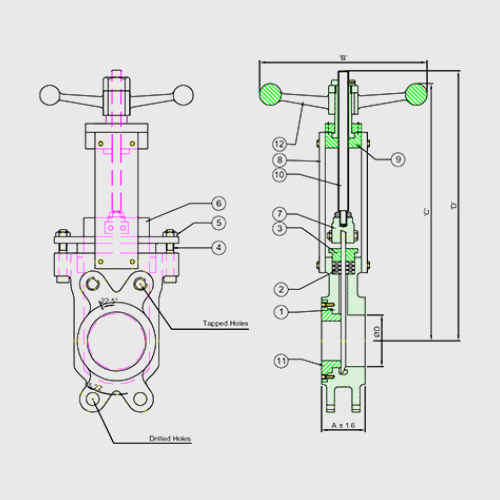

WCB KNIFE EDGE GATE VALVE,METAL SEAT

HYDROSTATIC TEST PRESSURE
CLASS BODY SEAT
150 10 kg/cm2 2.8 kg/cm2
HYDROSTATIC TEST PRESSURE
MFG. & DESIGN MSS-SP-81
INSP. & TESTING MSS-SP-81
END CONNECTION LUG TYPE
P.No. PART NAME. MATERIAL
1 BODY WCB CF8 CF8M
2 GLAND PACKING PTFE IMPREG. SYNTH FIBER
3 GLAND WCB
4 GLAND STUD ASTM A 193 GR.B7
5 GLAND NUT ASTM A 194 GR.2H
6 GATE SS 304 SS 316
7 CONNECTOR STEEL
8 PILLAR STEEL
9 PILLAR GUIDE ASTM A 216 GR. WCB
10 SPINDLE SS 304 SS 304 SS 316
11 SEATRING SS304 SS316
12 HANDWHEEL S.G. IRON
SIZE A B C D QTY.
50 48 203 310 335
80 51 203 375 425
100 51 203 420 495
125 57 254 470 565
150 57 254 510 625
200 70 305 610 775
250 70 406 665 915
300 76 406 755 1055
350 76 508 885 1240
400 89 508 900 1300
450 89 508 1025 1485
500 114 508 1140 1640
600 114 508 1335 1940

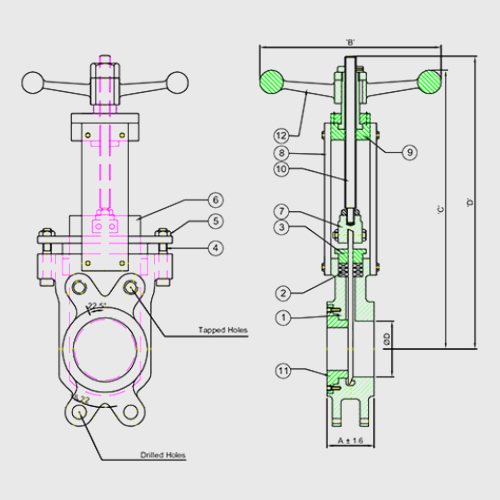

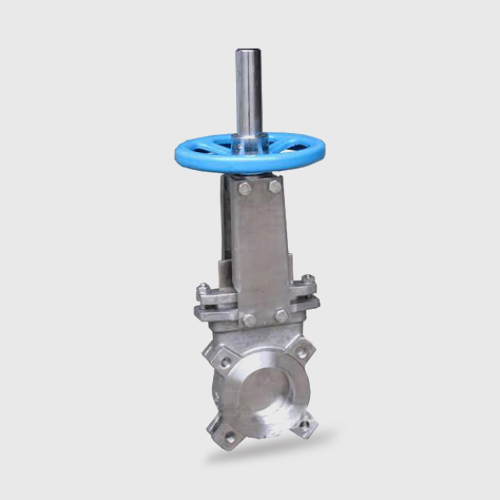

150# H/W OPERATED WAFER LUG TYPE SOFT SEATED KNIFE GATE V/V

DIMENSION DETAIL
SIZE MM F/F PORT H APP. ØWH
50 48 50 250 200
65 48 63 330 200
80 50 75 350 200
100 50 100 425 200
125 57 125 450 250
150 57 150 480 250
200 70 200 625 250
250 70 250 690 350
300 76 300 825 350
350 76 335 875 450
400 90 385 990 450
450 90 435 1075 500
500 114 490 1200 500
600 114 590 1400 500
P.No. PART NAME. MATERIAL
1 BODY CI WCB CF8M
2 GLAND PACKING PTFE IMPREG. SYNTH FIBER
3 GLAND WCB CF8M
4 GLAND STUD ASTM A 193 GR.B7
5 GLAND NUT ASTM A 194 GR.2H
6 GATE SS 304 SS 304 SS 316
7 CONNECTOR STEEL
8 PILLAR STEEL
9 PILLAR GUIDE ASTM A 216 GR. WCB
10 SPINDLE SS 304 SS 304 SS 316
11 SEATRING EPDM NITRILE VITON PTFE
12 HANDWHEEL S.G. IRON
STANDARD
MFG. & DESIGN MSS-SP-81
INSP. & TESTING MSS-SP-81
END CONNECTION LUG TYPE
HYDRAULIC TEST
BODY 11Kg/Cm g 2
SEAT 8Kg/Cm g 2
